Pulston-Summer: Warum der Rhythmus ebenso wichtig ist wie der Ton

Eigenschaften und Anwendungen von selbstangetriebenen Pulston-Summern

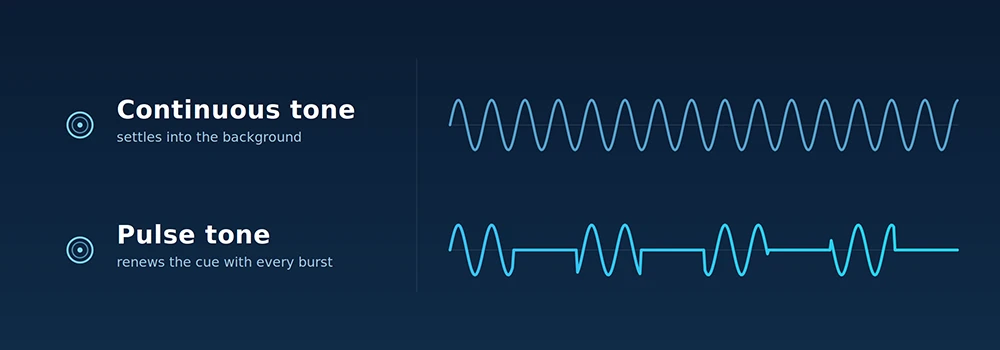

Ein Dauerton lässt sich leicht ignorieren. Ein gleichförmiges Geräusch verblasst innerhalb von Augenblicken in den Hintergrund eines Raumes – und sobald das passiert ist, nimmt eine Bedienperson es nicht mehr wahr. Das ist der Grund, warum so wenige Geräte tatsächlich einen Dauerton verwenden. Stattdessen nutzen sie einen Puls: einen Ton, der in einem festen Rhythmus ein- und ausschaltet. Dadurch wird das akustische Signal mit jedem Einsatz neu aktiviert, sodass das Signal präsent bleibt, anstatt in den Hintergrund auszublenden.

Die Erzeugung dieses Rhythmus ist der interessante Teil. Ein Pulston-Summer erledigt dies intern. Wird eine Gleichspannung (DC) angelegt, erzeugt das Bauteil sowohl den Ton als auch den Takt vollkommen selbstständig. Wird die Spannung entfernt, stoppt die Signalausgabe. Die Steuerung entscheidet lediglich über den Zeitpunkt – mehr nicht.

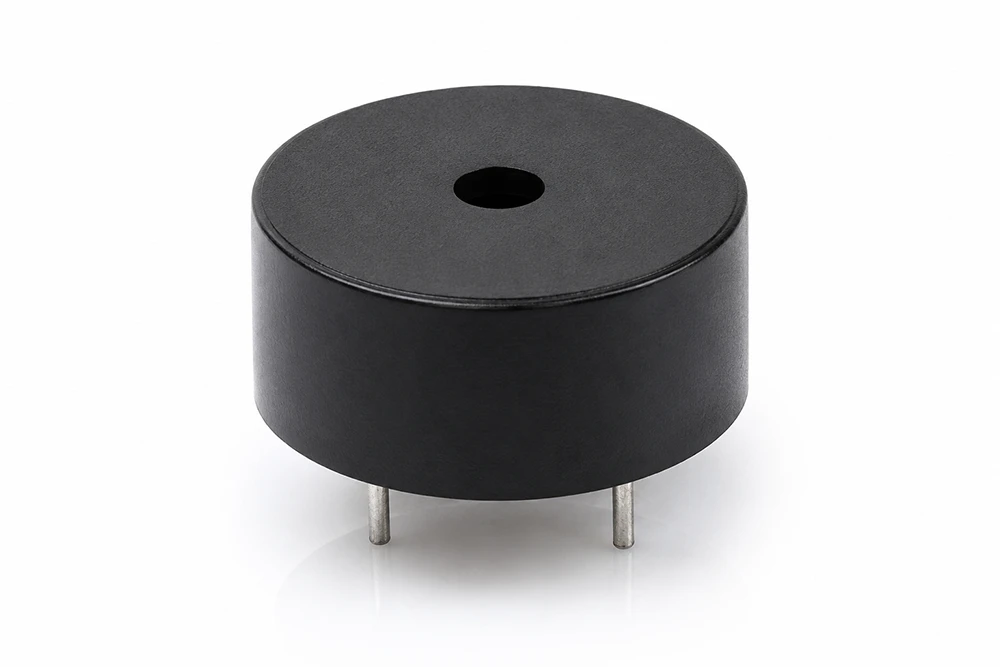

Kompakte Bauweise: der aktive Piezo-Summer 32PFC4120PH, Ø14 mm, 90 dBA bei 10 cm.

Der Rhythmus trägt die Information

Die Wiederholrate ist keine reine Designentscheidung. In der Signalgestaltung vermittelt eine schnellere Wiederholung eine höhere Dringlichkeit. Zudem ist das Impulsmuster genau das Element, das bei fester Tonfrequenz eine Nachricht von einer anderen unterscheidet.

Dies zeigt sich direkt im aktuellen Pulston-Sortiment von DB Products, das dieselbe akustische Leistung in drei verschiedenen Taktraten bietet:

Für Entwickler ist dies eine praxisnahe Wahlmöglichkeit:

• Eine langsamere Taktrate eignet sich für ein Hinweissignal: Ein Zyklus ist beendet, ein Status hat sich geändert, etwas ist bereit.
• Eine schnellere Taktrate eignet sich für einen Handlungsbedarf: Ein Fehler liegt vor, ein unquittierter Zustand ist aufgetreten oder ein Arbeitsablauf ist ins Stocken geraten.

Die beiden DB-E328C-Modelle machen die Umsetzung besonders einfach. Sie sind elektrisch und mechanisch identisch: gleicher Gehäusedurchmesser von Ø14 mm, gleicher THT-Footprint (Durchsteckmontage), gleicher 4-kHz-Ton, gleiche Stromaufnahme von 8 mA bei 12 VDC. Sie unterscheiden sich lediglich in der Wiederholrate. Ein einziges PCB-Layout unterstützt somit beide Varianten. So kann die Taktrate spät im Designprozess gewählt, zwischen Produktvarianten angepasst oder durch Bestückung beider Positionen zwei unterschiedliche akustische Meldungen ohne zusätzlichen Firmware-Aufwand realisiert werden.

Einsatzbereiche von Pulston-Summern

Pulston-Summer kommen unter anderem in folgenden Bereichen zum Einsatz:

• Industrie- und Steuerungsanlagen. Betriebsanzeigen an Maschinen, Warnmeldungen und Statusanzeigen auf Bedienfeldern. Das Signal informiert den Bediener, dessen Augen auf das Werkstück und nicht auf das Panel gerichtet sind, dass die Maschine Aufmerksamkeit erfordert. Ein langsamer Takt bestätigt einen Prozess; ein schneller Takt signalisiert eine Störung.
• Automobilbereich. Anschnall- und Türwarner, bei denen eine gepulste Erinnerung aufrechterhalten wird, bis der Zustand behoben ist.
• Gewerbliche Geräte und Medizintechnik. Akustische Signale bei Mikrowellen und Waschmaschinen nach Ablauf des Waschzyklus sowie zeitgesteuerte Warnmeldungen an medizinischen Geräten wie Dosiererinnerungen, Therapietimer oder Prozessabschlussmeldungen.

Allen Anwendungen gemeinsam ist die gleiche Anforderung: Eine klare, sich wiederholende akustische Benachrichtigung, die so lange anhält, bis eine Person eingreift – erzeugt direkt durch das Bauteil selbst und nicht durch das übergeordnete System.

Die drei Modelle im Überblick

Angaben zu Stromaufnahme und Schalldruck gelten bei Nennspannung.

Die zwei Produktfamilien decken unterschiedliche Montageanforderungen ab:

DB-E328C, Ø14 mm, Durchsteckmontage (THT). Ein Bauteil für die Leiterplattenmontage im Inneren von Instrumenten, Steuerungen oder Geräten. Mit 1,05 g und 8 mA fällt es im Mechanik- und Energiebudget kaum ins Gewicht.

DB-E2548, Ø26 mm, IP67. Ein Gerät für die Gehäuse- oder Frontplattenmontage mit einem 39-mm-Flansch, zwei Montagebohrungen (Ø3,0 mm) und Anschlusslitzen. Die Schutzart IP67 sowie das ABS-Gehäuse erlauben die Platzierung an der Gehäuseaussenseite, wo es Strahlwasser, Spritzwasser oder Staub ausgesetzt ist. Der Spannungsbereich von 9 bis 26 VDC deckt zudem die in der Industriesteuerung übliche 24-VDC-Versorgung ab.

Erhältlich über Telcona AG

Pulston-Summer lösen eine spezifische Anforderung zuverlässig: eine klare, sich wiederholende akustische Signalisierung, die bis zu einer Bedienerhandlung anhält und direkt vom Bauteil statt von der Steuerung erzeugt wird. Über die drei Modelle hinweg steht dasselbe Signal in drei Taktraten, zwei Montageformen und zwei Spannungsbereichen zur Verfügung.

---

Die Telcona AG unterstützt Sie bei der Bauteilauswahl, stellt Muster für die Entwicklung bereit und begleitet die Evaluation des Summers im Zielgehäuse. Da die wahrgenommene Lautstärke von Montageposition, Gehäuseöffnung, Betriebsspannung, Umgebungsgeräuschen und Hörabstand abhängt, wird ein frühzeitiger Test in der realen Einbauumgebung vor der Designqualifikation empfohlen.

Für Musterbestellungen, Lieferzeiten, Mindestmengen oder Unterstützung bei der Auswahl zwischen den drei Modellen kontaktieren Sie bitte Telcona. Unsere technischen und kaufmännischen Teams unterstützen Ihre Projekte von der ersten Evaluation über das Prototyping bis hin zur Beschaffung und Serienfertigung.
